Электропривод для сканирующего радиометра
Электропривод 891020 обеспечивает стабильную и равномерную скорость вращения антенны космического сканирующего радиометра. Кроме этого он позволяет передать на вращающуюся антенну питание и информационные сигналы с параметрами, приведенными ниже. Для этого в состав привода входит вращающееся контактное устройство ВКУ1.

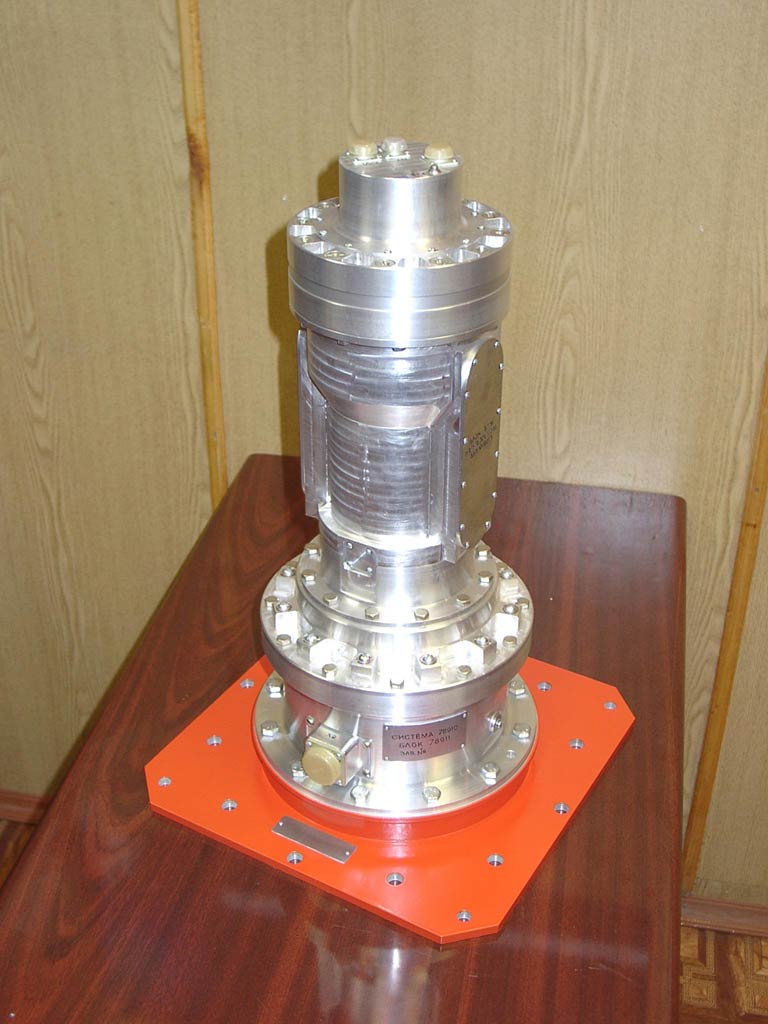

Электромеханический блок электропривода
Основные технические параметры электропривода 891020
| |
|
| Напряжение питания, В |
24-34 |
| Период вращения вала двигателя, с |
2,5000±0,0008 |
| Потребляемый ток при пуске, А, не более |
2,5 |
| Потребляемый ток в установившемся режиме, А |
0,2 |
| Момент сопротивления нагрузки, Нм |
0,1-0,23 |
| Пусковой момент Нм, не менее |
0,8 |
| Масса нагрузки (антенного блока), кг, не более |
60 |
| Момент инерции нагрузки, кг·м2 , не более |
2 |
| Давление окружающей среды, Па |
10-4 – 10-2 |
| Масса блока управления (дублирован), кг, не более |
4 |
Двигатель имеет встроенное исполнение.
Основные технические параметры ВКУ1
Четыре силовые цепи на напряжение (20-35) В и ток (0,1-3) А.
Пять информационных цепей на переменный ток напряжением 5 В с током 1 мА и частотой до 2 МГц.
| |
|
| Ресурс непрерывной работы, часов, не менее |
46000 |
| Масса, кг, не более |
1,5 |
| Размеры, мм |
Ø80х139 |
В настоящее время электропривод 891020 эксплуатируется в составе сканера-зондировщика МТВЗА-ГЯ на КА «Метеор-М».
|
|
